Apeo de emergencia de la cubierta de un teatro histórico

Objetivo

Las lluvias intensas y el viento dañaron la cubierta de la sala principal del Teatro Ideal Cinema, un edificio de titularidad municipal en Úbeda. El Ayuntamiento declaró la actuación de emergencia y nos encargó estabilizar el edificio de forma provisional, sin esperar a la obra de rehabilitación definitiva.

Dificultades

• Una cubierta de gran luz sin apoyos intermedios. La sala es diáfana y la cubierta descansa en pórticos perimetrales. Un fallo local podía redistribuir las cargas y provocar un colapso en cadena.

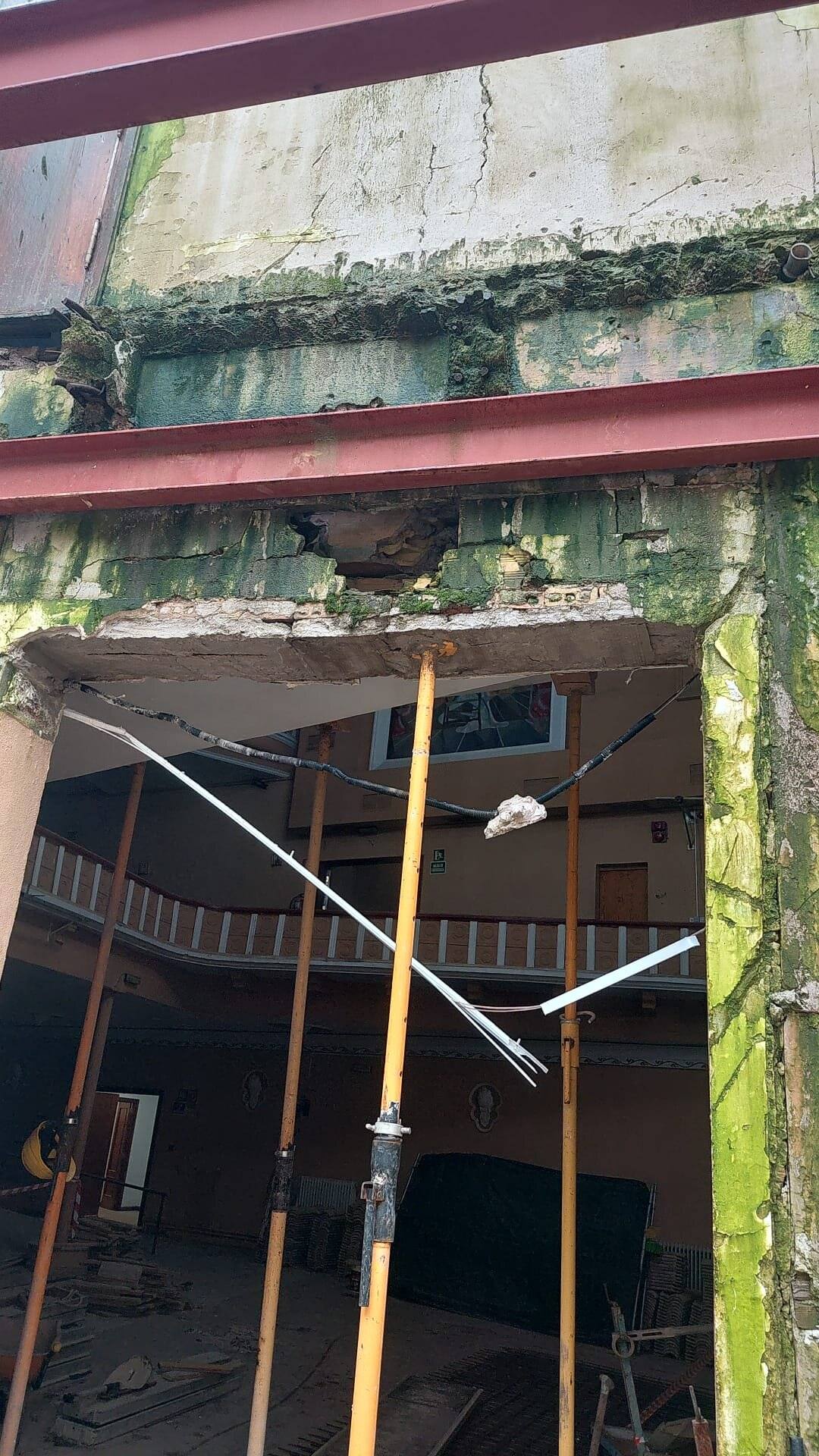

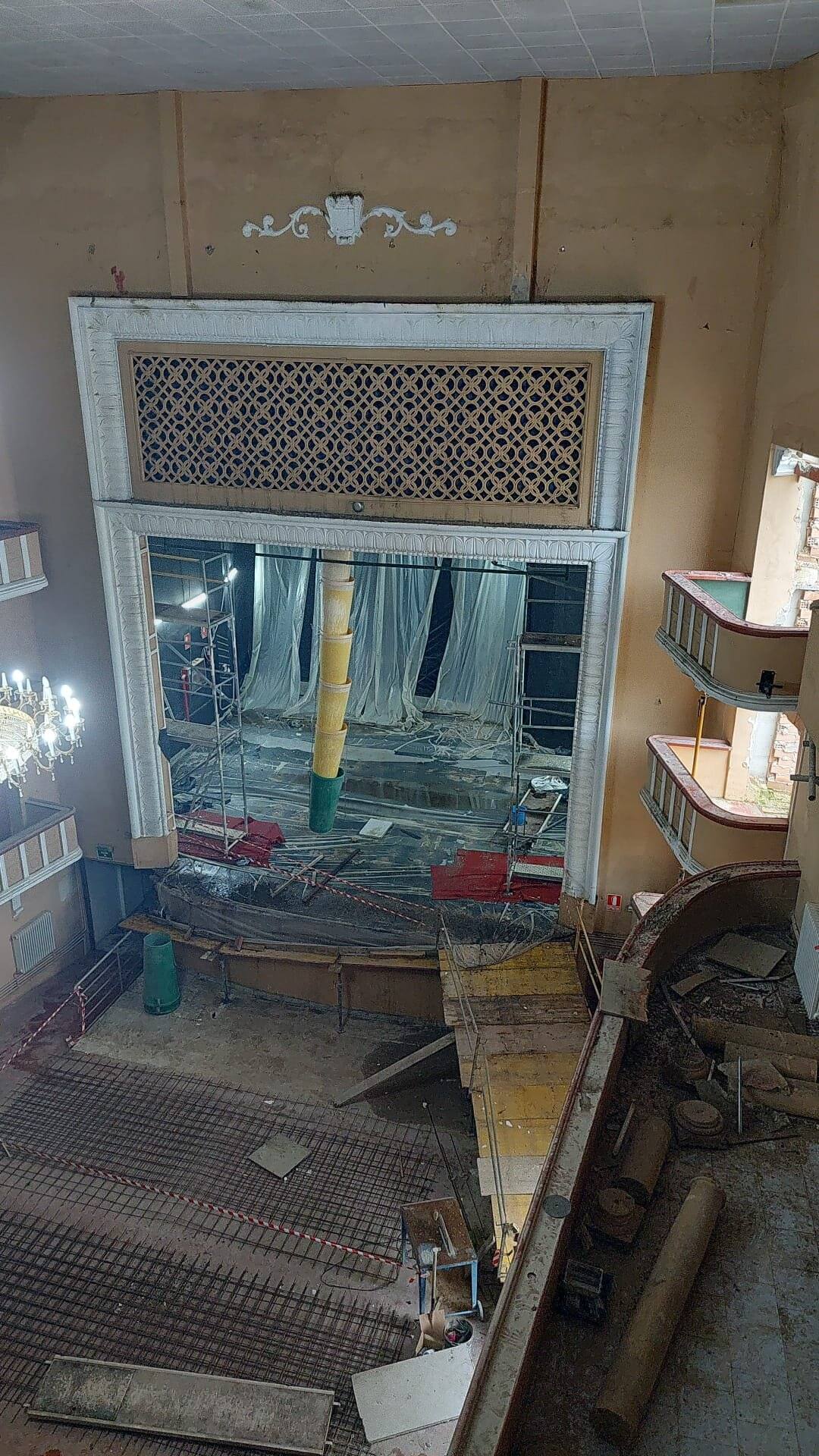

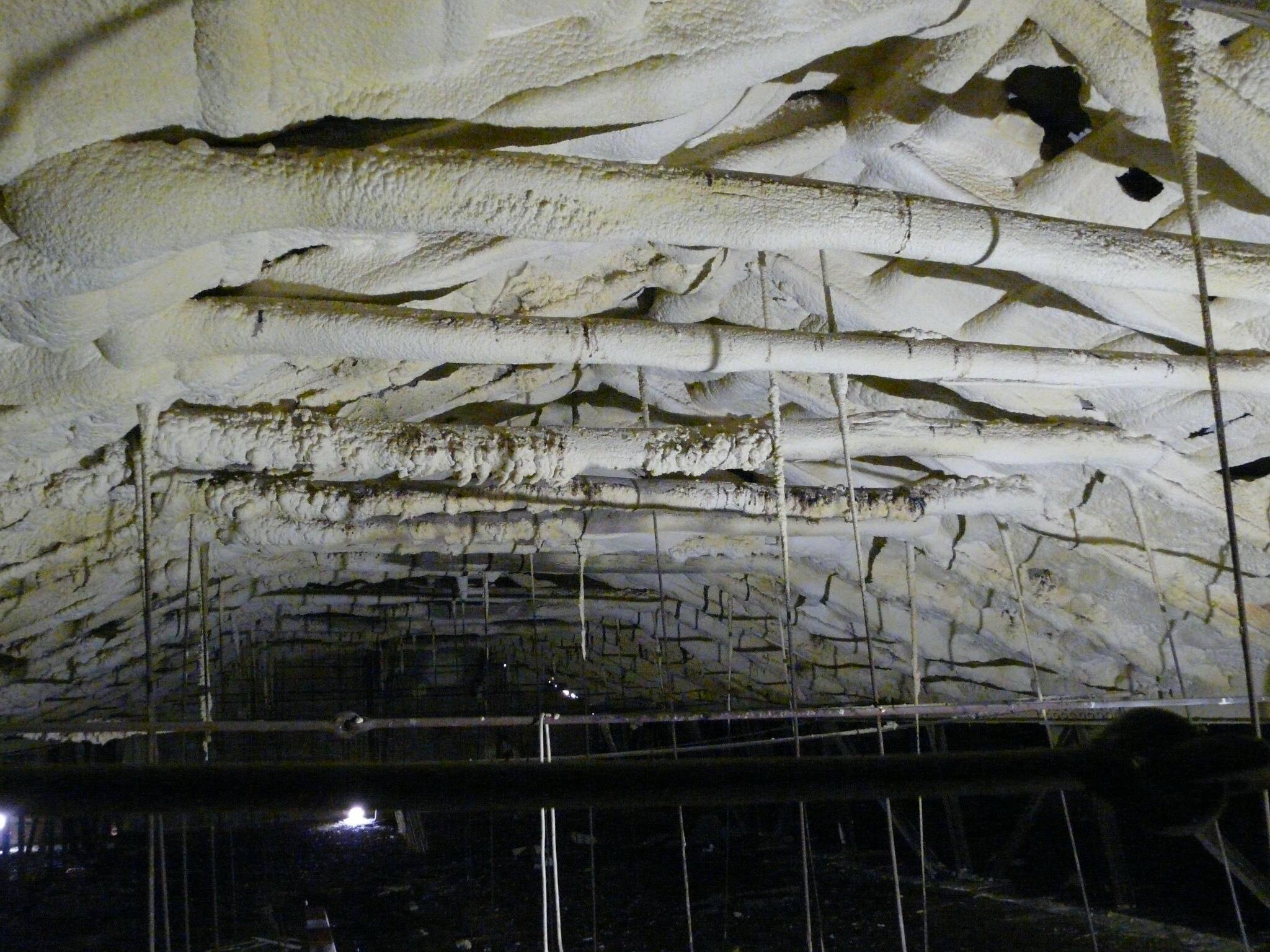

• Daños activos. El agua acumulada sobrecargaba la cubierta, había vigas deformadas, parte del falso techo había caído al patio de butacas y los soportes de la zona del escenario estaban afectados.
• Altura y geometría. El apeo tenía que llegar a la cubierta desde el suelo de la sala, a unos 12 m, salvando platea, anfiteatro y planos inclinados.
• Planos poco fiables. La documentación existente no garantizaba la geometría real del edificio.

Solución

Antes de montar nada, levantamos topográficamente la sala para comprobar los planos y fijar con exactitud los ejes, alineaciones y posiciones de cada torre. A la vez se despejaron el patio de butacas, la platea y el anfiteatro.

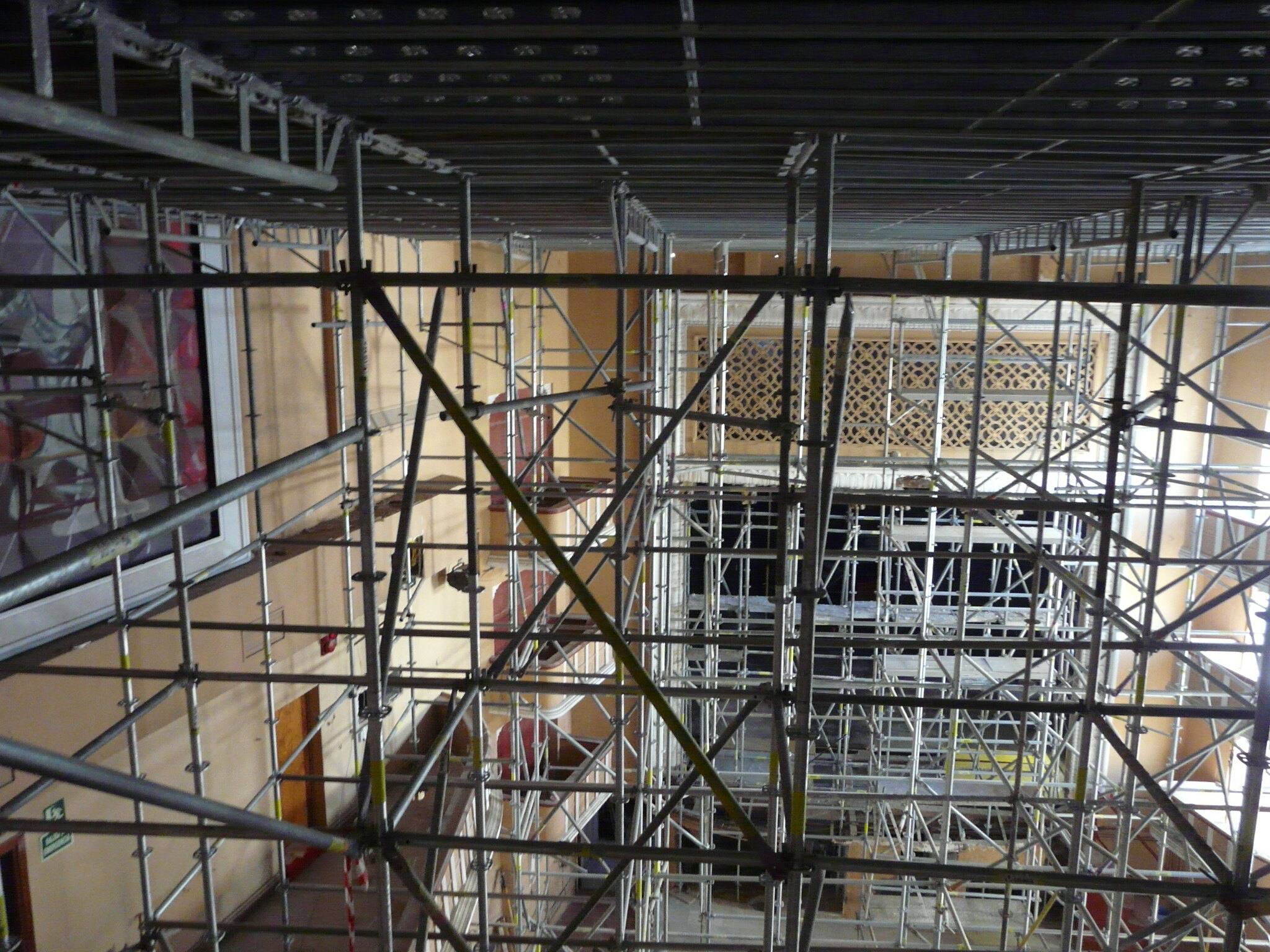

Ante la extensión del daño descartamos los apeos puntuales y optamos por un apeo global. Las torres de cimbra modular BRIO de ULMA se dispusieron en retícula continua y se arriostraron entre sí para que trabajaran como una sola estructura auxiliar triangulada:

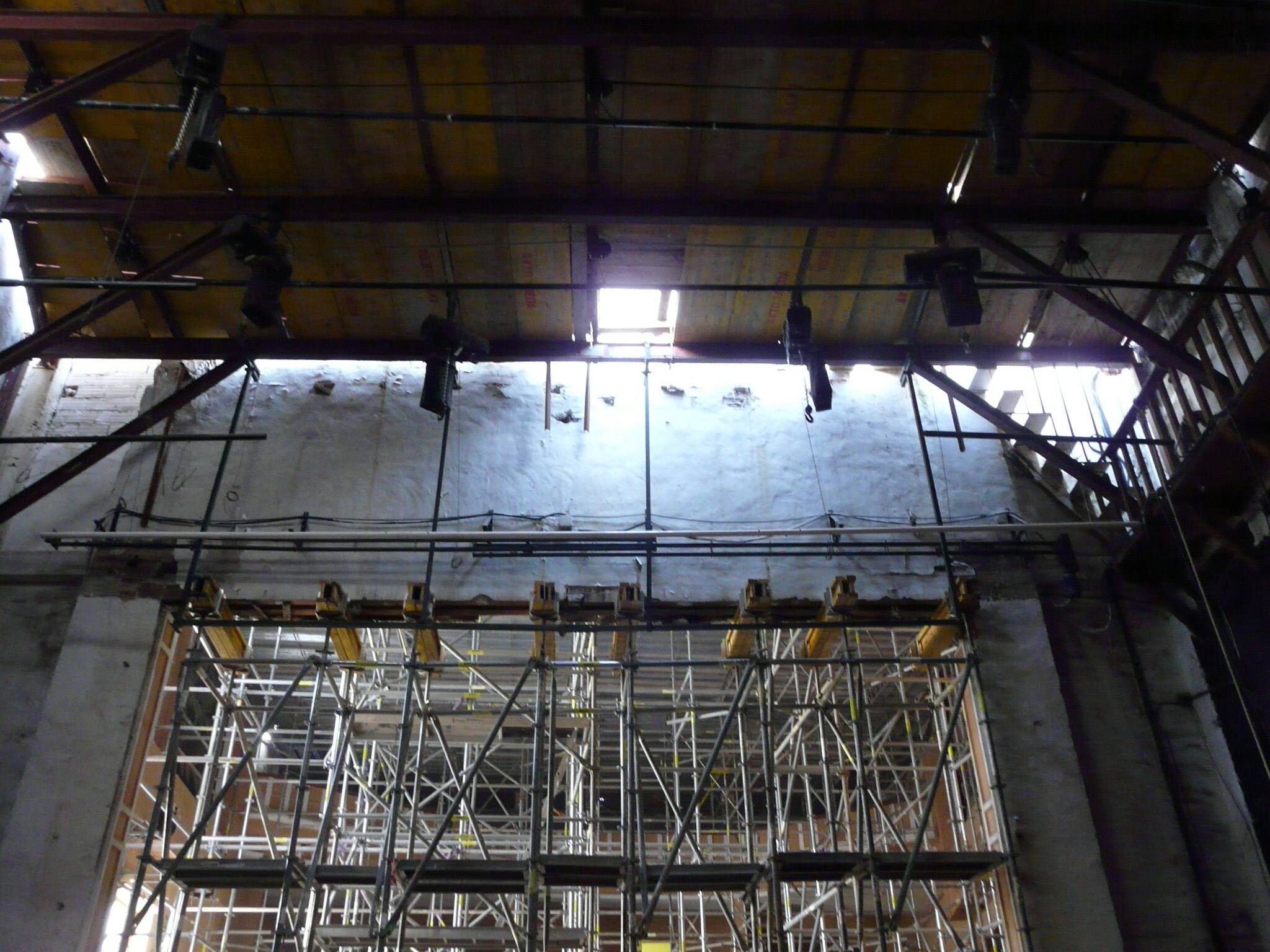

• Línea 1, boca de escenario: estabilización horizontal, dejando libre el espacio para el refuerzo permanente previsto en el proyecto modificado.
• Líneas 2 y 3, sala: las zonas críticas, con apeo vertical completo.

Las cargas bajan desde la cubierta al anfiteatro y de ahí a la platea, por lo que se apuntalaron los dos niveles. Con torres de 12 m la relación altura/base es de 6, así que la estabilidad no podía confiarse a cada torre por separado: se exigieron cruces en ambos ejes cada 2 m, cabezas fijas contra la estructura, bases sobre durmientes y husillos orientables en las superficies inclinadas.

Durante la obra se controlaron las deformaciones del edificio con escáner láser.

Resultado

Las dos fases de emergencia se terminaron y el edificio quedó estabilizado. Las cimbras, andamios y puntales siguen en servicio, sosteniendo la cubierta hasta que comience la intervención estructural definitiva. Durante ese periodo transitorio se revisan de forma periódica según las instrucciones del fabricante.
