Recuperación de la verticalidad de dos apoyos eléctricos con gatos hidráulicos

Objetivo

Dos apoyos metálicos de celosía de una línea aérea de media tensión de Endesa, en el campo de olivar de Villanueva, se habían inclinado de forma visible. Había que devolverlos a la vertical sin desmontarlos ni sustituirlos, actuando sobre sus cimentaciones.

Dificultades

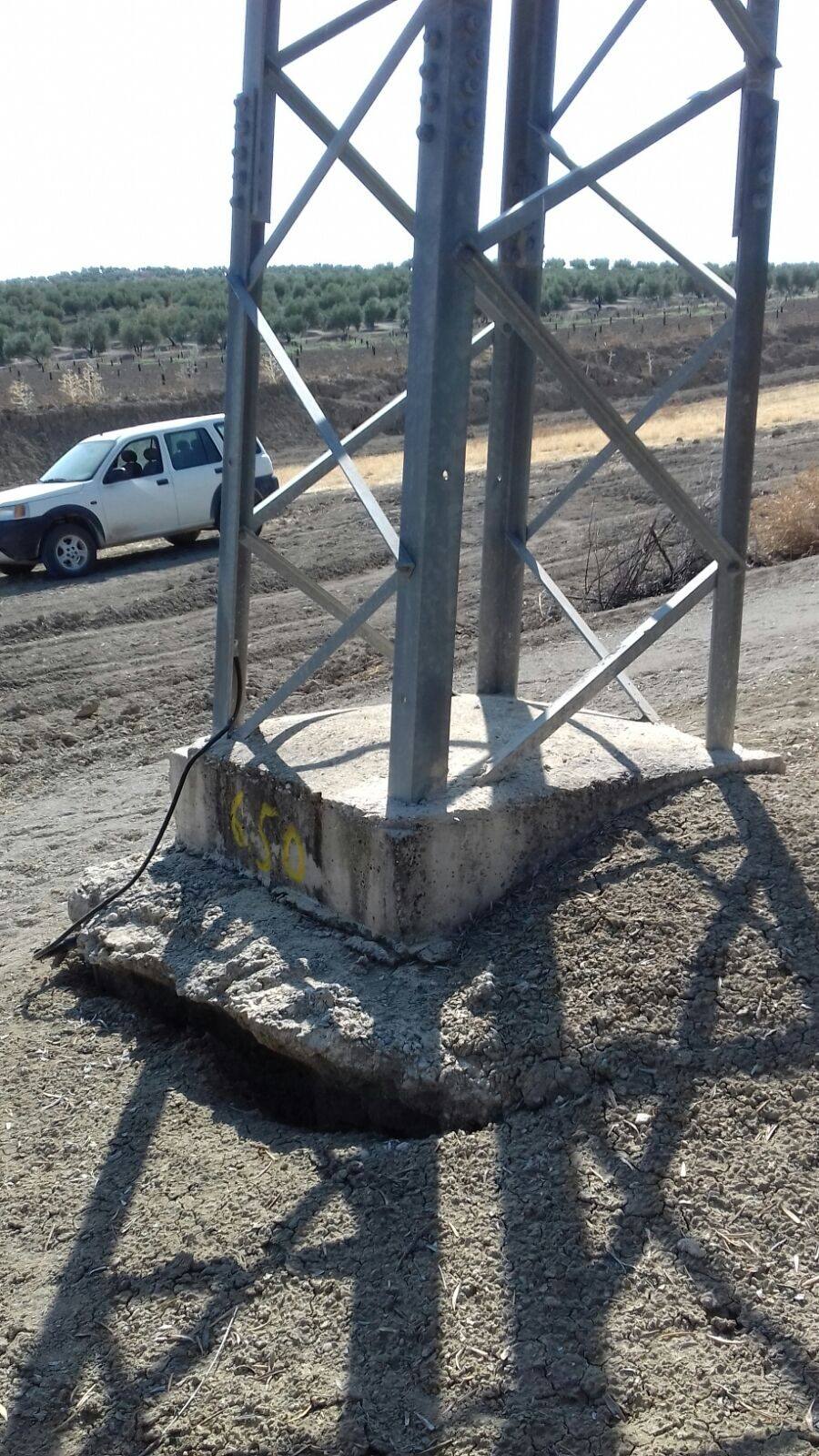

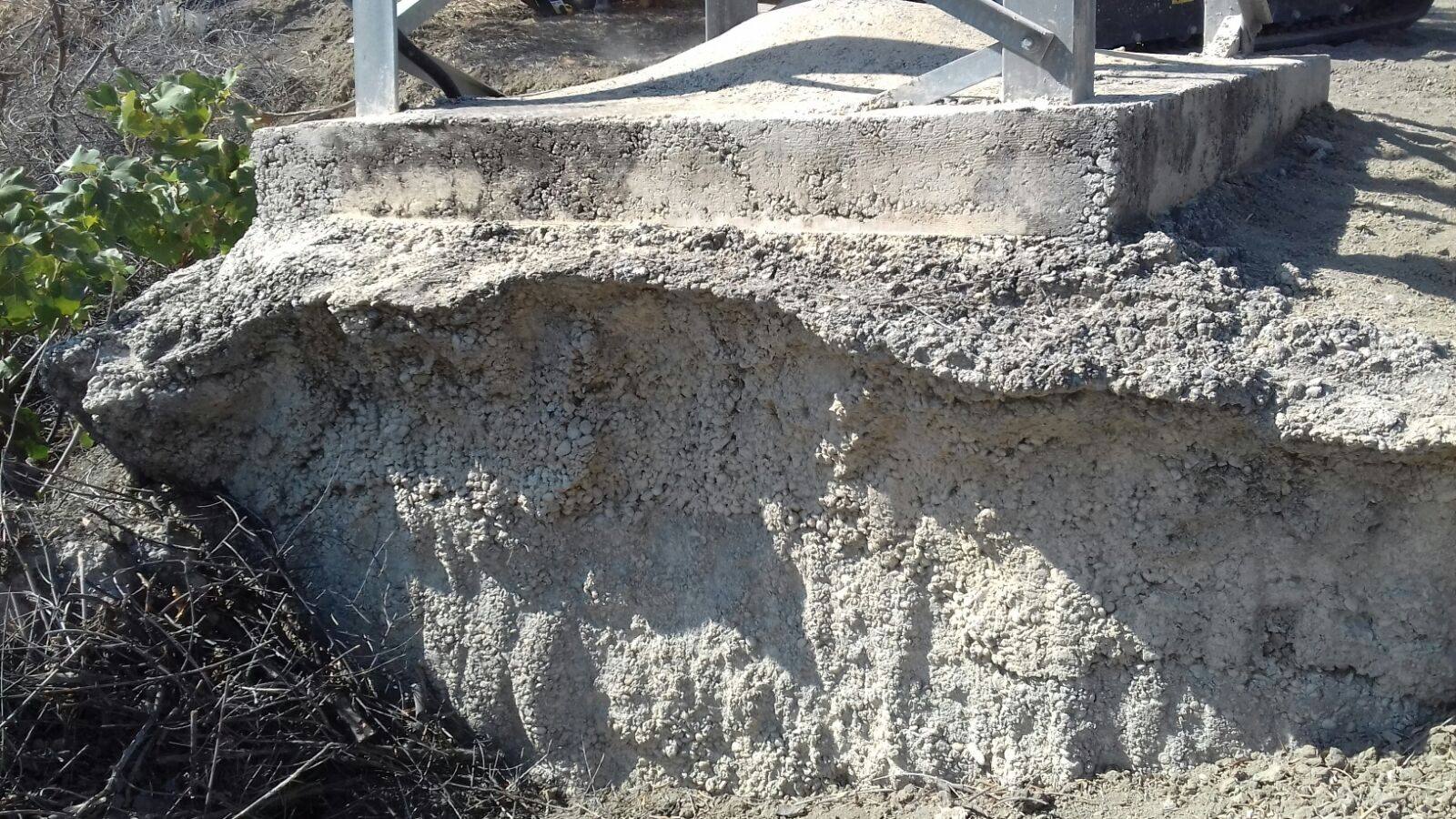

• El terreno se había movido. Uno de los apoyos estaba al borde de un talud erosionado que había dejado al aire parte de la zapata. El otro, en terreno llano, tenía la base de hormigón agrietada y descalzada.
• Una estructura en servicio. Los apoyos sostienen los conductores de la línea. La corrección tenía que ser gradual y controlada, sin movimientos bruscos.
• Mover una zapata entera. Para enderezar el apoyo había que girar su cimentación, y para eso hacía falta un punto fijo contra el que empujar.

Solución

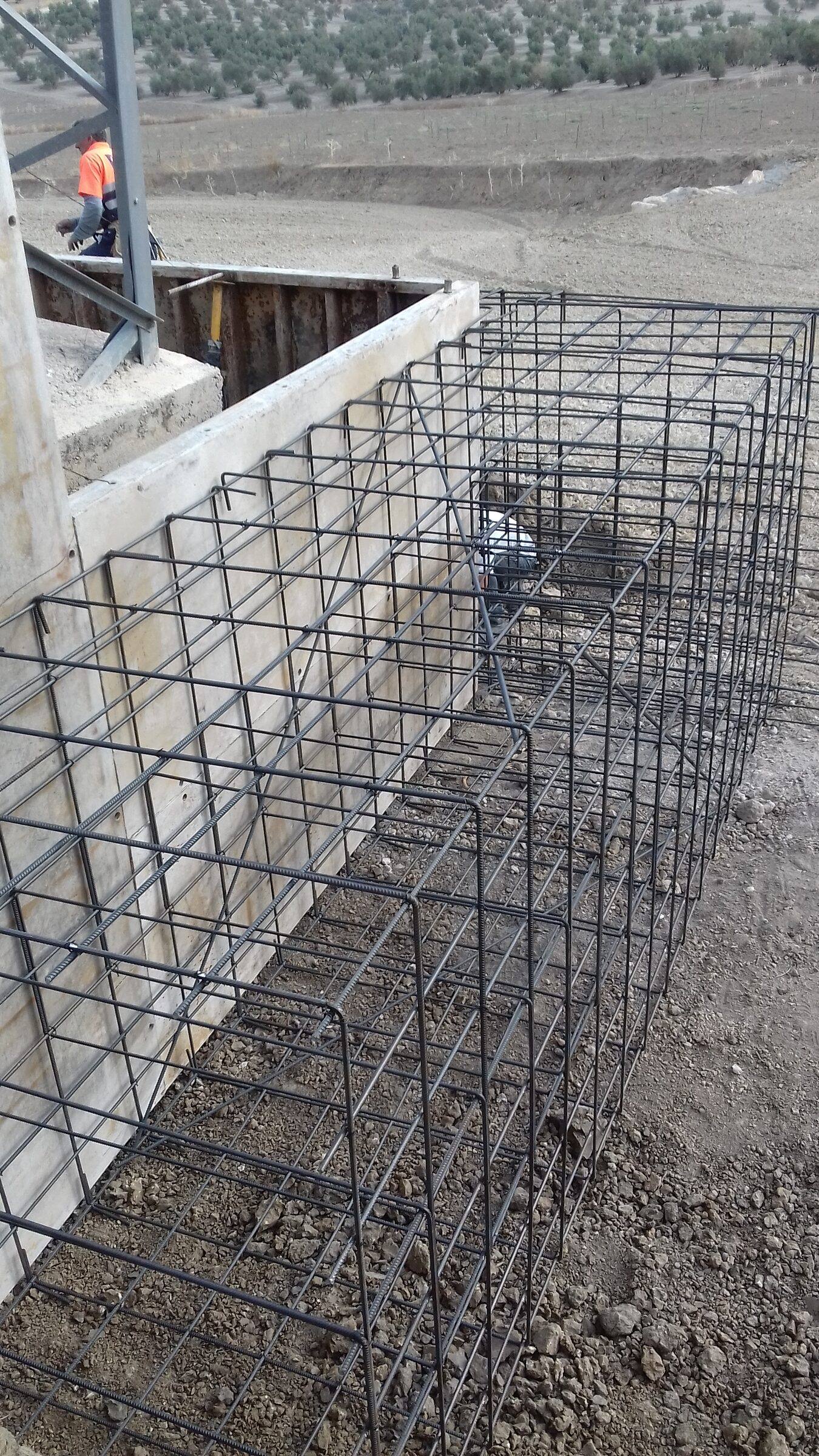

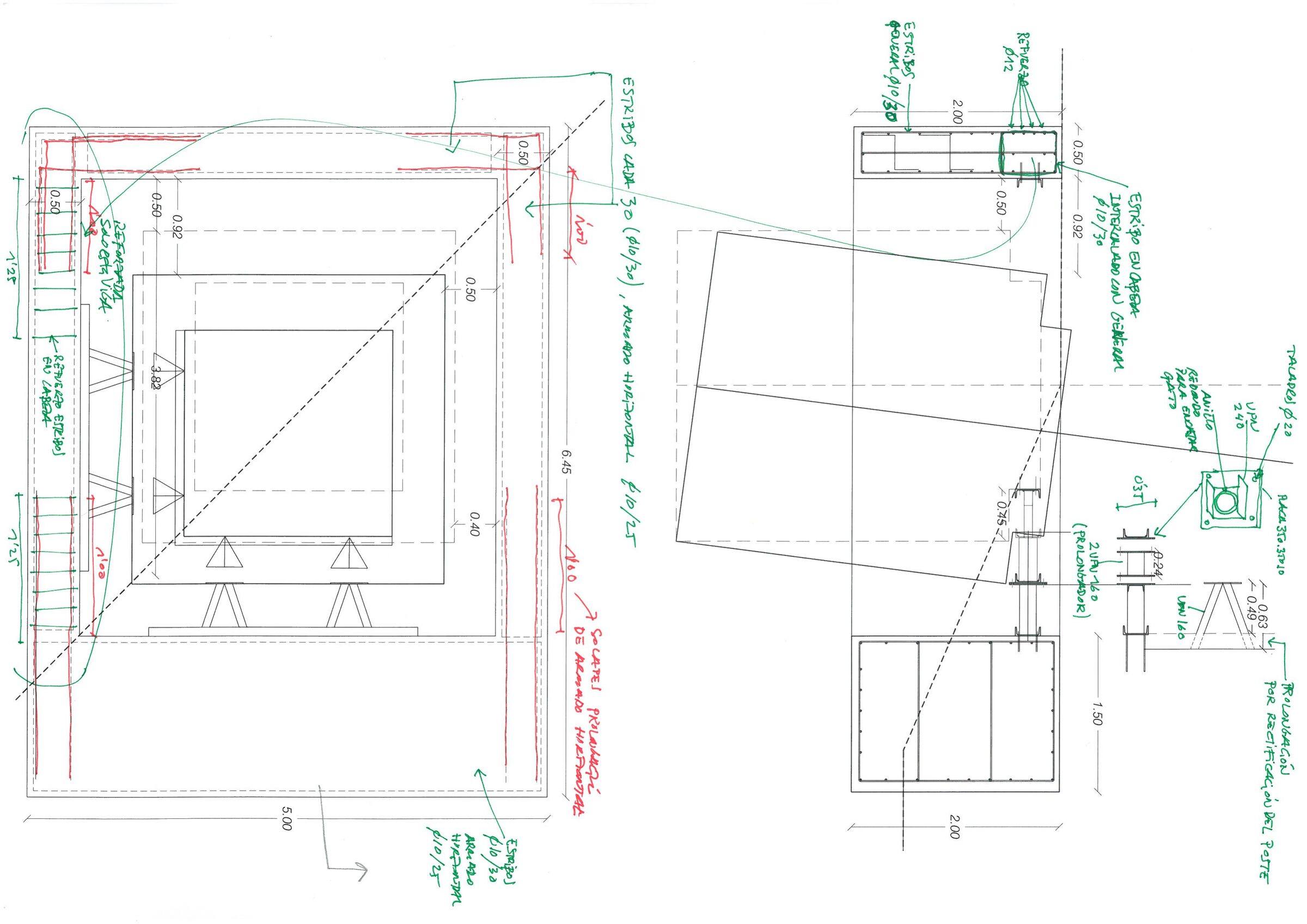

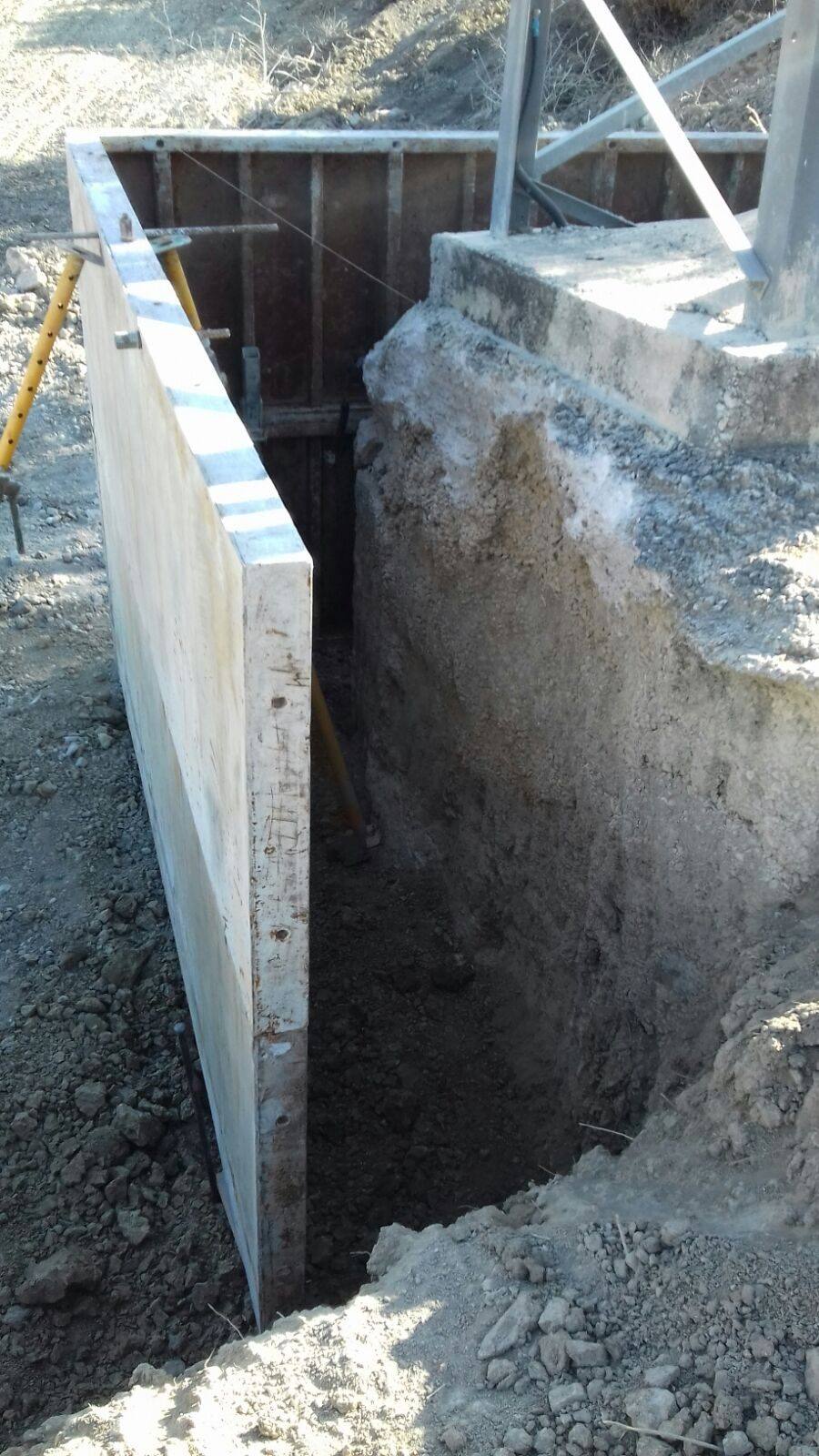

Junto a las zapatas de cada apoyo se excavó y se hormigonaron vigas riostras de hormigón armado que sirvieron de reacción. En el apoyo mayor, las vigas tienen hasta 1,50 m de ancho y 2 m de canto.

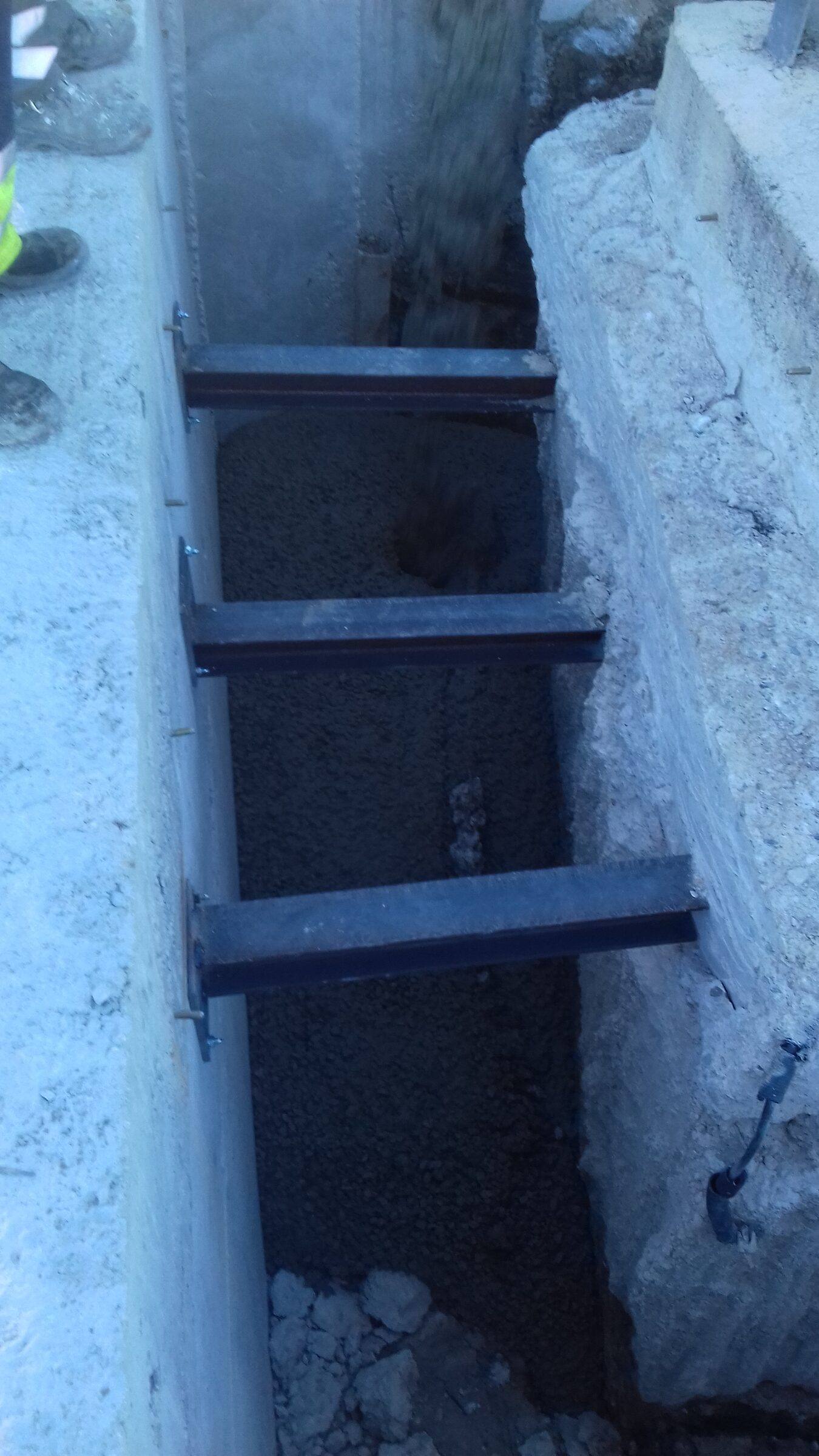

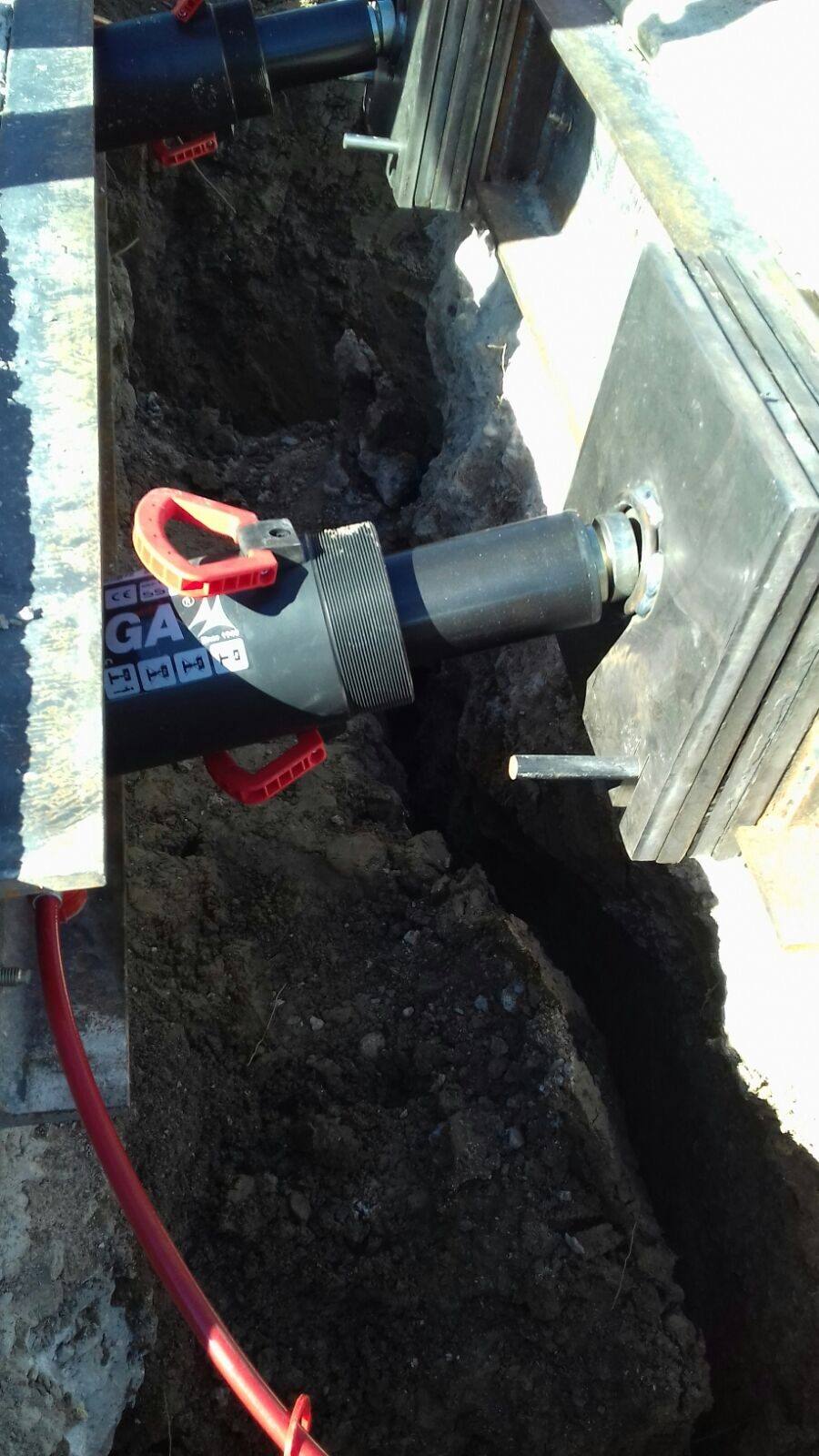

Entre las vigas y las zapatas se colocaron gatos hidráulicos de simple efecto de 55 t, accionados con bombas manuales y con cabezas basculantes para seguir el giro. Los gatos empujaban sobre vigas de reparto UPN 240 y placas de anclaje. A medida que el apoyo recuperaba la vertical, la posición se fijaba con puntales HEB.

Con el apoyo ya nivelado, los huecos entre zapata y viga se rellenaron con hormigón en masa, de modo que la cimentación antigua y las vigas nuevas trabajan juntas.

Resultado

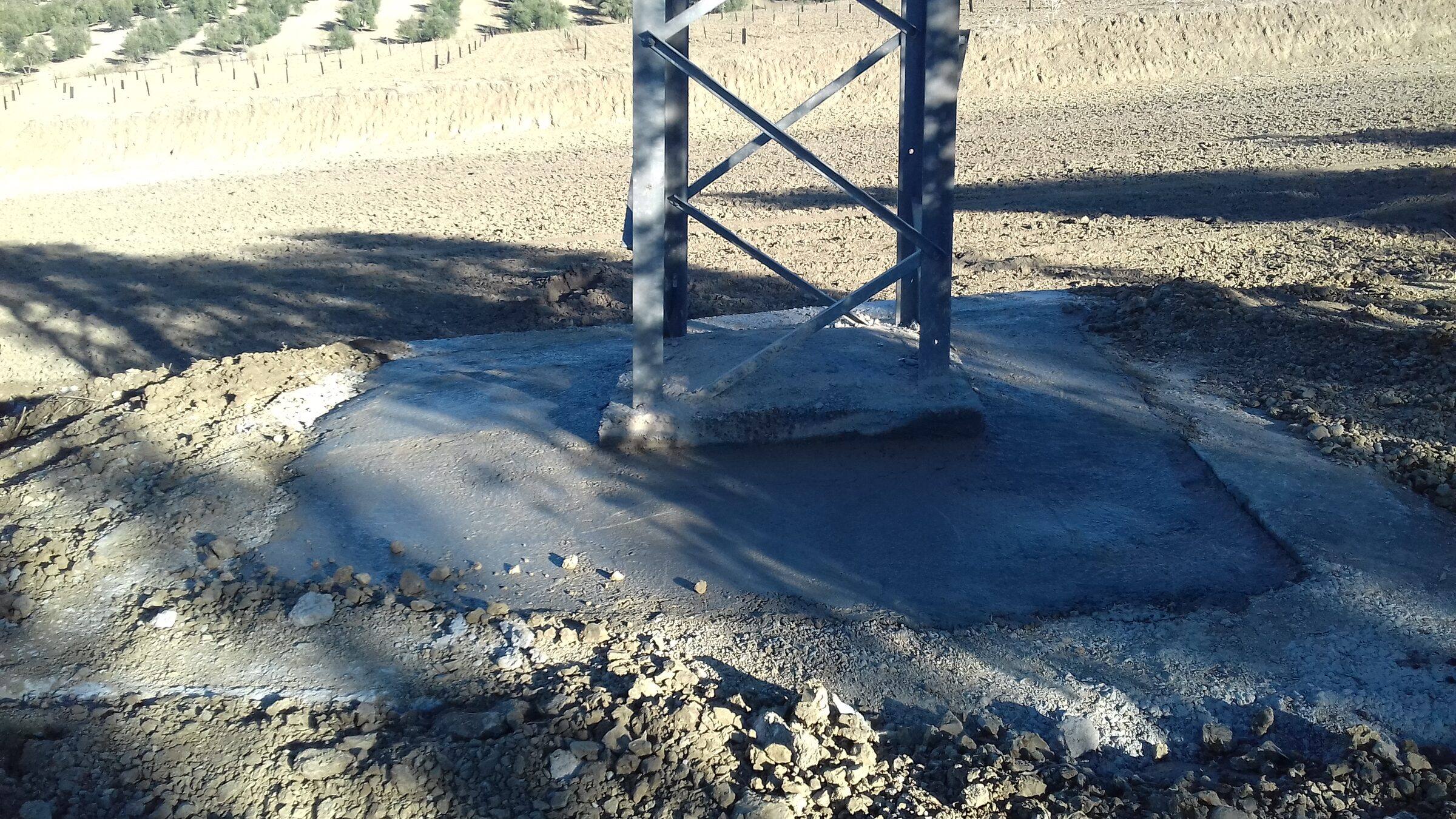

Los dos apoyos recuperaron la verticalidad sin desmontar la línea. Sus cimentaciones quedaron recalzadas y atadas por vigas de hormigón armado, con la base rematada con una losa de hormigón.
